第一部分 控制键盘功能说明
二 主要功能：
控制键盘具有下列主要功能：
（一）球型摄像机、解码器的控制功能
1. 设定球形摄像机或解码器的地址范围：0～255。
2. 能直接控制摄像机的各项功能。
3. 可对球形摄像机的内置云台进行变速操作。
4. 可对球形摄像机进行预置点和巡视轨迹的设置和调用。
(注：自定轨迹是高速球才有的功能，必须根据实际使用的高速球厂家的说明进行操作)
5. 可对球形摄像机进行手动或自动控制，并可对特定摄像机通过调用摄像机菜单更改摄像机出厂设置。
6. 手动控制摄像机的变倍﹑变焦﹑光圈。
7. 可控制多台球形摄像机。
8. 内置多协议可供选择（pelco-d\pelco-p等）。
（二）硬盘录像机的控制功能
1、进入硬盘录像机的系统菜单
2、对硬盘录像机的监视画面格式进行切换
3、对硬盘录像机进行设置
4、控制硬盘录像机的录像以及回放等
5、兼容市面上的DAHUA\HIKVISION\汉邦\大立等品牌硬盘录像机
（三）矩阵的控制功能
1、调用任意摄像机到任意监视器
2、调用切换序列
3、控制矩阵上的云台、解码器、高速球等前端设备
4、进入矩阵主菜单进行设置
5、设防/撤防等的控制

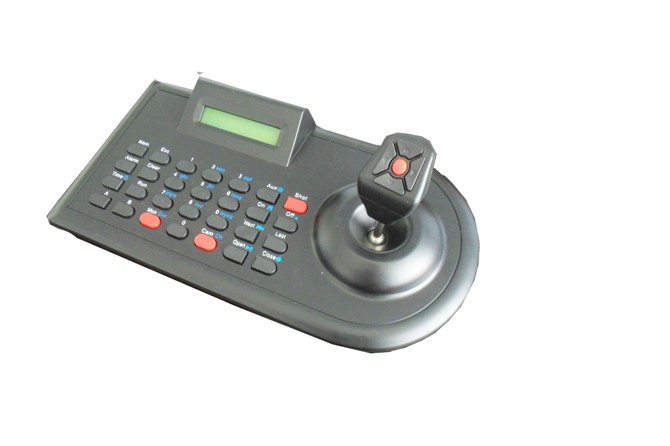

三、键盘面板介绍：
|
面板上面按键功能列表 |
|
按键 |
功能 |
|
【0】-【9】 |
输入数字或字母，或用拼音 |
|
【MON/DVR】 |
选择监视器或硬盘录像机 |
|
【CAM/CH】 |
选择摄像机或者硬盘录像机通道 |
|
【MAIN】 |
进入DVR主菜单 |
|
【ALARM】 |
报警触点 |
|
【CLEAR】 |
清除输入 |
|
【TIME】 |
时间输入 |
|
【RUN】 |
运行切换/自动扫描 |
|
【A】【B】 |
特殊功能按键，进键盘主菜单 |
|
|
辅助功能，画面显示格式 |
|
【SHOT】 |
调用预置位 |
|
|
启动功能，启动录像 |
|
|
关闭功能，播放和暂停录像资料 |
|
|
下一页，帧进播放 |
|
|
上一页，帧退播放 |
|
|
光圈打开，快进播放 |
|
|
光圈关闭，快退播放 |
|
摇杆上面按键功能列表 |
|
按键 |
功能 |
|
【 】 |
焦距放大 |
|
【 】 |
聚焦近 |
|
|
功能按键 确认 |
|
|
焦距缩小 |
|
|
聚焦远 |
四、后面板介绍：
后面板有4个端口 其中第一个为CODE端口，此端口为RJ45的端口，利用接线盒进行接线，第二个端口为DC12V的插头口，接入DV12的电源，第三个端口为RS485端口，这个端口里包含两组RS485信号，5个接线柱的排列分别为D+ D- D+ D- G
第二部分 控制键盘设置
控制键盘在控制矩阵、硬盘录像机、高速球等设备的时候必须在键盘的菜单中设置好与被控制设备相对应的协议波特率才能对被控这进行相应的正常控制
按住【A】键不松的同时按摇杆上的确认键进入键盘的菜单设置状态，进入设置状态后，上下摇动摇杆进行选择，往右摇摇杆或者按确认键则确认和进入下级菜单，往左摇摇杆则返回上级菜单。在设置完最后一级设置后往右摇摇杆则退出菜单设置
菜单有以下几项：
第三部分 键盘控制说明
注意：下述操作说明必须有摄像机对应的功能支持，应此有无该项功能还要视摄像机的功能决定。在对摄像机的某些功能进行设置时会需要进入到键盘的编程状态，进入键盘的编程状态为先按【B】键，再按确认键，这时屏幕显示会有SET字样。
一、 摄像机控制说明
注意：下述操作说明必须有摄像机对应的功能支持，应此有无该项功能还要视摄像机的功能决定。在对摄像机的某些功能进行设置时会需要进入到键盘的编程状态，进入键盘的编程状态为先按【B】键，再按确认键，这时屏幕显示会有SET字样。
1、 选择N号摄像机：[CAM] N [ENTER]
显示： Cam ID ：00 N：摄像机号 0 — 255
例：如要选择1号摄像机，首先按【1】键，显示：Input:001，再按【CAM/CH】键，显示Cam ID:001
2、 设置N号预置点：首先必须进入键盘编程状态，先按【B】键，再按确认键，这时屏幕显示会有SET字样，这个时候可以进行预置点设置
预置点设置命令为：【N】+【SHOT】+【ON】显示：SET SHOT: 00N OK (N：预置点号1 — 255)
例：如要设置1号预置点，首先按【1】+【SHOT】【ON】键，显示：SET SHOT: 001 OK; （此显示在进行下个操作时消失）
3、 清除N号预置点：首先必须进入键盘编程状态，先按【B】键，再按确认键，这时屏幕显示会有SET字样，这个时候可以进行预置点设置
预置点设置命令为：【N】+【SHOT】+【OFF】显示：CLE SHOT: 00N OK (N：预置点号1 — 255)
例：如要清除1号预置点，首先按【1】+【SHOT】【OFF】键，显示：CLE SHOT: 001 OK; （此显示在进行下个操作时消失）
3、 调用N号预置点：【N】+【SHOT】 显示： SHOT：001 (N：预置点号1 — 255)
例：如要调用1号预置点，首先按【1】键，再按键【SHOT】 显示：SHOT:001;
4、自动线扫和辅助开关开：【N】+【AUX】 +【ON】
5、自动线扫和辅助开关开：【N】+【AUX】 +【OFF】
6、 镜头变焦特写图像：按摇杆上的【 】按键则镜头焦距放大进行局部特写 显示：TELE
7、镜头变焦全景图像：按摇杆上的【 】按键则镜头焦距放大进行局部特写 显示：WIDE
8、调整镜头聚焦远：按摇杆上的【 】按键则镜头聚焦近 显示：NEAR
9、调整镜头聚焦远：按摇杆上的【 】按键则镜头聚焦远 显示：FAR
10、调整镜头光圈开：按面板键盘上的【OPEN】按键则镜头聚焦远 显示：OPEN
11、调整镜头光圈关：按面板键盘上的【CLOSE】按键则镜头聚焦远 显示：CLOSE
二、 硬盘录像机控制说明
注意：下述操作说明必须有摄像机对应的功能支持，应此有无该项功能还要视摄像机的功能决定。在对摄像机的某些功能进行设置时会需要进入到键盘的编程状态，进入键盘的编程状态为先按【B】键，再按确认键，这时屏幕显示会有SET字样。
1、 选择硬盘录像机：【N】+【MON/DVR】当协议选择为DVR的协议时屏幕显示为 DVR 00N CAM +++(DVR后面N为硬盘录像机的设备号)。
2、 选择硬盘录像机的通道进行监视：【N】+【CAM/CH】
如要选择硬盘录像机的第12通道进行单画面监视则按【1】+【2】+【CAM/AH】
3、 监视画面格式：通过按【AUX 】来切换不同格式的显示画面，如4画面、9画面、16画面、单画面。
4、 进入菜单或登录：【MAIN】在锁定的情况下按这个键进行登录，在解锁的情况下按这个键能进入菜单。
5、 进入下一级菜单：按摇杆上的确认键。
6、 返回上级菜单：按【ESC】键，改按键可以返回和退出当前状态。
7、 播放录像资料：按【 】播放硬盘录像机录制好的录像资料，在播放途中按【 】键可以暂停播放。
8、 快进播放：按【 】键进行快进播放。
9、 快退播放：按【 】键进行快退播放。
10、 帧进播放：按摇杆上的【 】键进行帧进播放。
11、 帧退播放：按摇杆上的【 】键进行帧退播放。
12、 停止播放：按摇杆上的【 】键停止播放录像资料。
13、 信息显示：按【 】显示或关闭硬盘录像机的提示信息。
